BOKEN
?

物理性能試驗項目簡介

　　物理性能測試指運用各種儀器、儀表、設備、量具等檢測手段，測量或比較各種紡織產品的物理性質或物理量的數據，并進行系統整理、分析，以確定紡織品物理性質和品質優劣的一種檢驗方法。

?

拉伸斷裂強度

「目的」：
　　一般適用于機織物。是為了評價對面料的經向和緯向施加拉力，看面料能承受多大的力而進行的試驗。
「方法」：
　　根據「JIS L 1096機織物和針織物試驗方法」實施。
　　拉伸斷裂強力試驗有從A法到F法的試驗方法，常用的方法

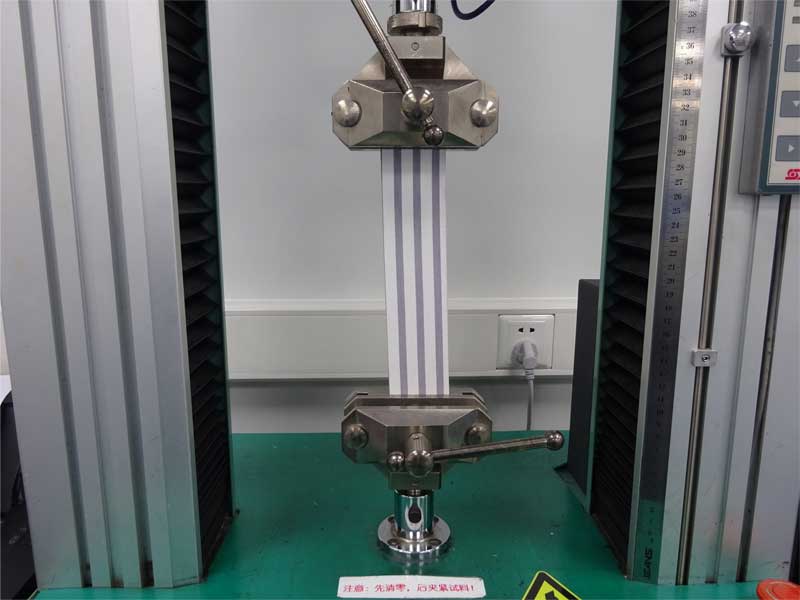

　　　　A法（條樣法）：經、緯各取50mm×300mm試驗片3枚，夾持隔距200mm，將試樣完全夾持在試驗機上，以一定速度進行拉伸，測定在斷裂時的力值。
　　　　B法（抓樣法）：經、緯各取100mm×150mm試驗片3枚，夾持隔距75mm，將試樣在中心位置夾持在試驗機上，以一定速度進行拉伸，測定在斷裂時的力值。

撕破強度

「目的」：
　　一般適用于機織物。是為了評價對面料的經向和緯向施加撕力，看面料能承受多大的力而進行的試驗。
「方法」：
　　根據「JIS L 1096機織物和針織物試驗方法」實施。

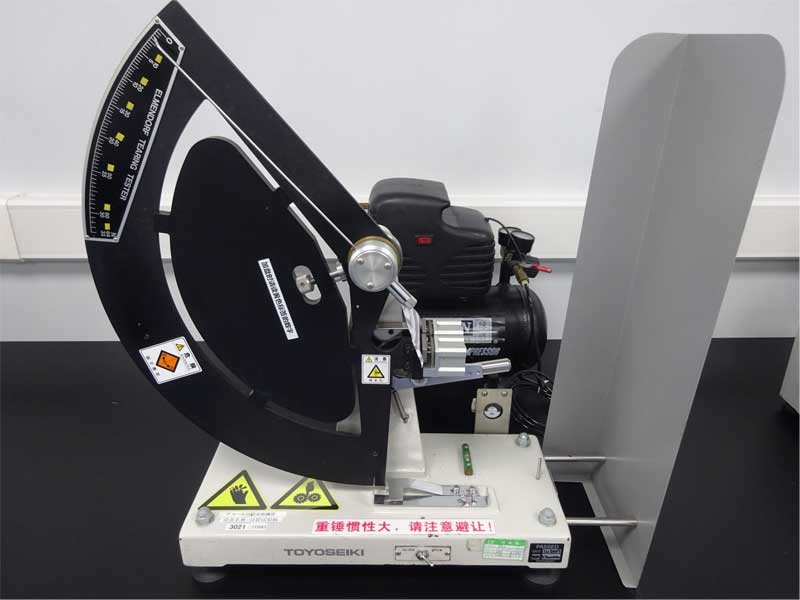

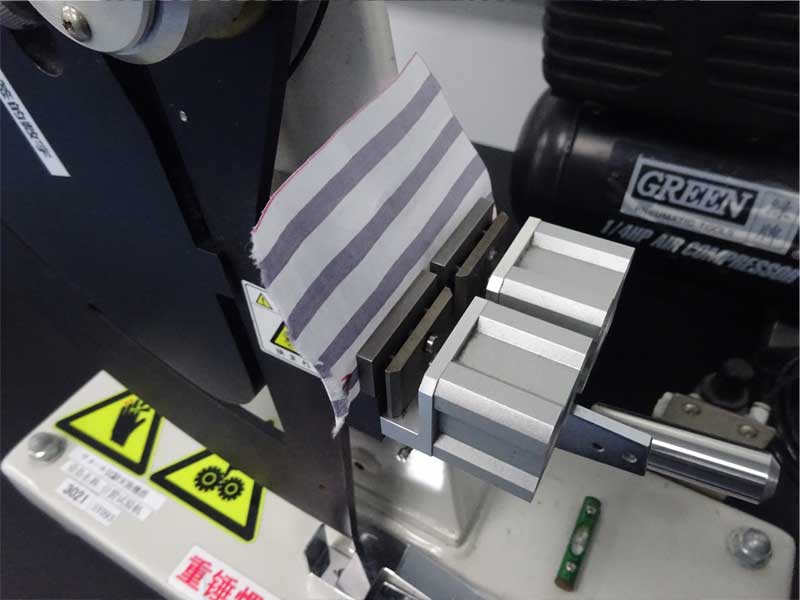

　　撕破強度試驗中有從A法到E法的試驗方法，常用的方法D法（沖擊擺錘法）試驗片為經、緯各取63mm×100mm試驗片5枚，設置在擺錘型的試驗機上，在兩個夾鉗中央切一個20mm的切口，測定撕破剩余43mm的力值。

脹破強度

「目的」：
　　一般適用于針織物。是為了評價在面料里側施加使面料鼓起的力，看面料能承受多大的力而進行的試驗。針織物和機織物不同，容易在多方向上進行拉伸。因為實施撕破強度和拉伸斷裂強度試驗比較困難，所以要實施脹破強度試驗來測定面料的強度。
「方法」：
　　根據「JIS L 1096機織物和針織物試驗方法」實施。

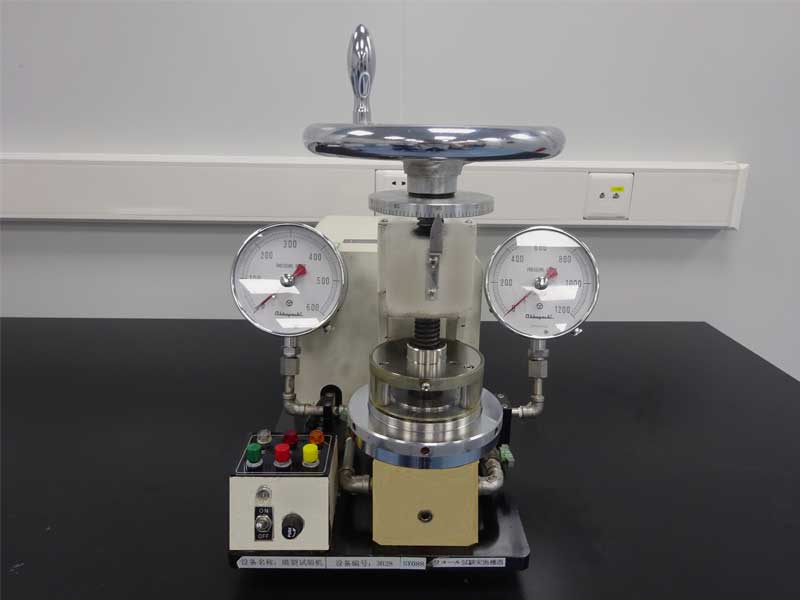

　　脹破強度試驗有從A法到C法的試驗方法，常用的方法A法（馬倫型）是把面料固定在馬倫型試驗機上，利用油壓頂固定盤下的橡膠膜，測定面料在脹破時候的最大強力。

起毛起球

「目的」：
　　為了評價在穿著或洗滌時因摩擦發生起球情況而進行的試驗。起毛起球是指面料上的毛羽因為摩擦集結在一起，形成起球的狀態。。
「方法」：
　　根據「JIS L 1076機織物和針織物起毛起球試驗方法」實施。

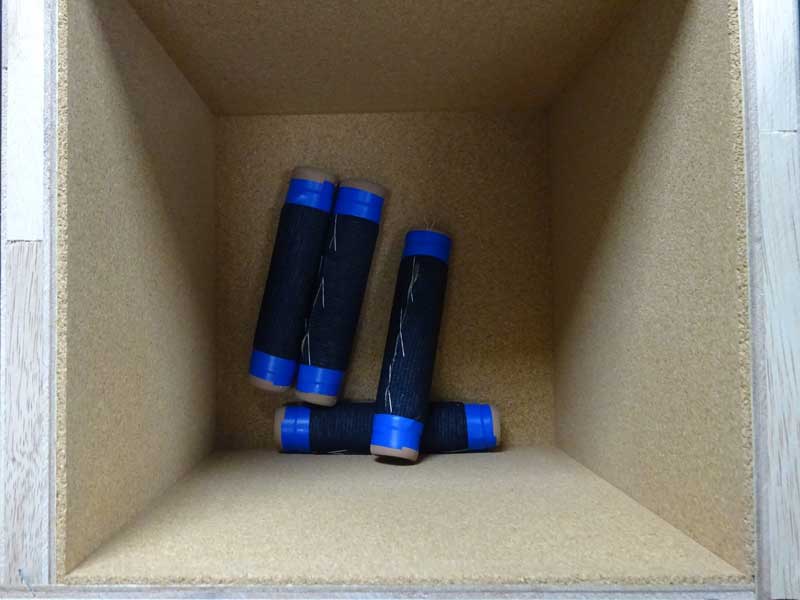

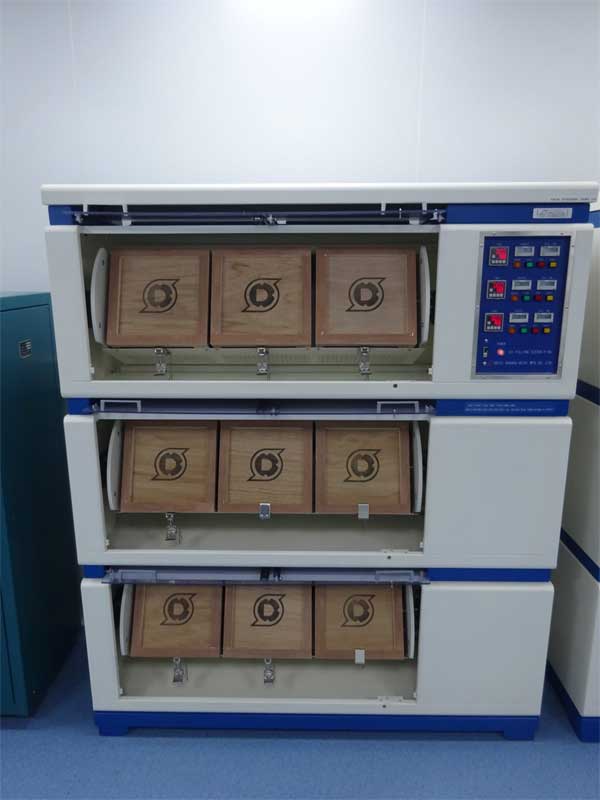

　　起毛起球試驗中有從A法到J法的試驗方法，常用的A法（使用ICI試驗機的方法）試驗片為經、緯各取100mm×120mm試驗片2枚，縫制在橡膠管上，4個為一組放入ICI形試驗機的回轉箱中。通常，針織物轉5h、機織物轉10h。然后取下試驗片，與標準樣照對比，判定起毛起球程度的等級。

勾絲

「目的」：
　　是為了評價在穿著時與某些突起物的接觸導致的勾絲程度而進行的試驗。勾絲是指構成面料的線或纖維因某種拉扯作用而在表面出現的拉絲現象。一般適用于容易滑動的面料、表面不平整的面料、含金屬線的面料等
「方法」：
　　根據「JIS L 1058機織物和針織物的勾絲試驗方法」實施。

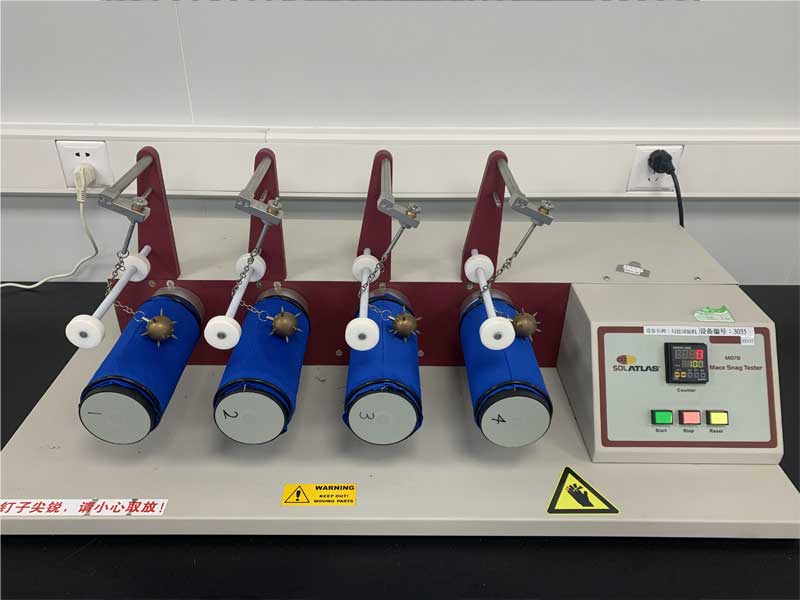

　　勾絲試驗有從A法-D法的試驗方法。常用的方法A法（ICI型釘錘試驗機法）為200mm×330mm的試驗片經緯各2枚。縫成圓筒狀，安裝在轉筒上。將釘錘放在試驗片上、運轉100回。將試驗片從轉筒上取出，和勾絲標準樣照進行對比，根據勾絲發生現象進行判級。

毛羽附著

「目的」：
　　是為了評價絨毛脫落的難易程度而進行的試驗。起毛面料的絨毛脫落后，會粘著到其他的衣料上。
「方法」：

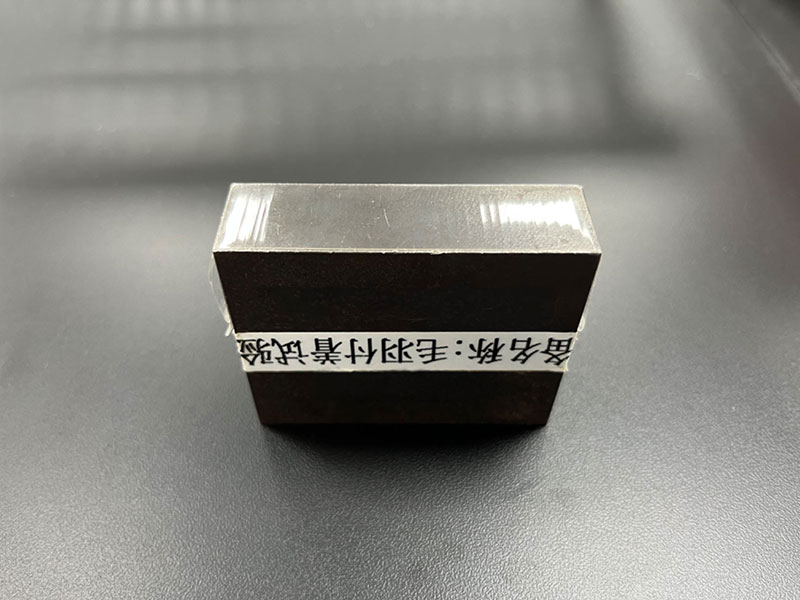

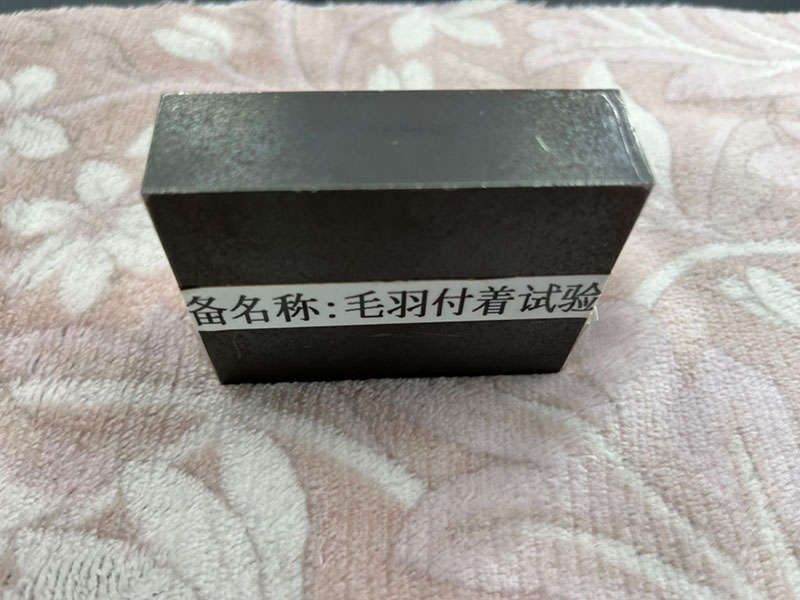

　　常用的膠帶法是將18mm寬的膠帶卷在500g的荷重上、在膠帶不松弛的狀態下粘在荷重鐵塊的兩側。將試驗片實施面平鋪在桌面上，把荷重輕輕放在試料上，放置5秒鐘，在不同地方連續重復5次。然后將粘有毛羽的膠帶貼附在毛羽附著襯紙上。與標準樣照對比判定級數。

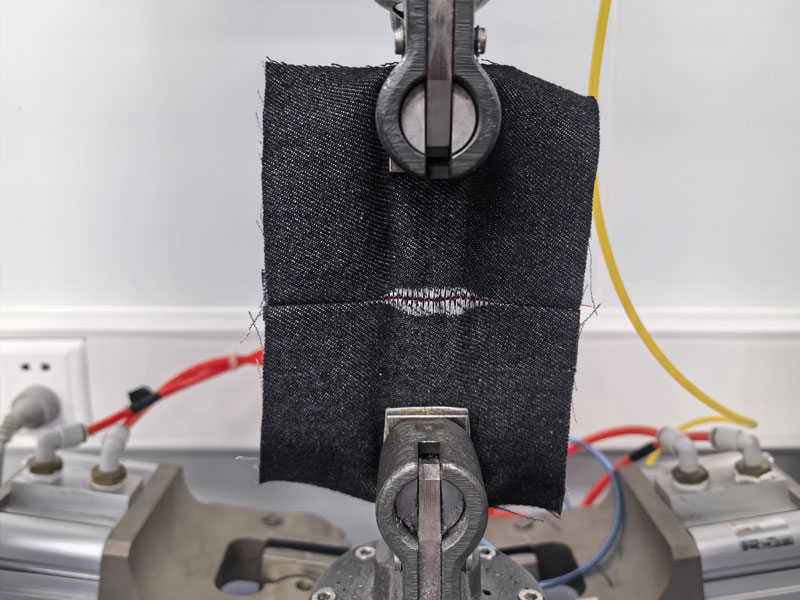

滑脫抵抗力

「目的」：
　　一般適用于機織物。是為了評價縫線部分的抵抗力而進行的試驗。所謂滑脫是指對縫線施加力的時候，縫線處滑動被拉開或者脫落。
「方法」：
　　根據「JIS L 1096機織物和針織物試驗方法」實施。

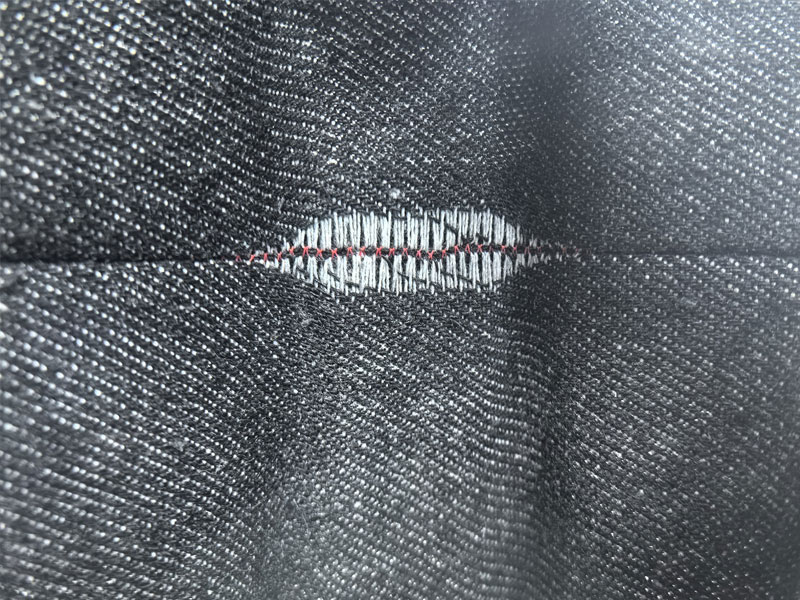

　　調查滑脫抵抗力的縫線滑脫試驗有從A法到D法的試驗方法，常用的方法B法為經、緯各取100mm×170mm的試驗片5枚，沿長邊進行對折，然后沿著折線剪開，在據切口10mm處進行縫合。使用拉伸強力機，在施加指定的拉伸載荷（厚地117.7N 薄地49N）后，從試驗機取下放置一個小時。在直角方向上對縫線施加負荷（500g/1kg），以消除縫線附近的松弛，并測量最大孔的長度（mm）。

絨毛保持性

「目的」：
　　是為了評價在絨布面料中絨毛的保持性能（是否容易脫落）而進行的試驗。
「方法」：
　　根據「JIS L 1075機織物和針織物的絨毛保持性的試驗方法」實施。
　　在絨毛保持性試驗中，燈芯絨、平絨類等面料適用于A法、毛巾類線圈式絨布面料適用于B法、抽褶加工的面料適用于C法。常用的方法A法（使用通用型萬能磨耗試驗機）為

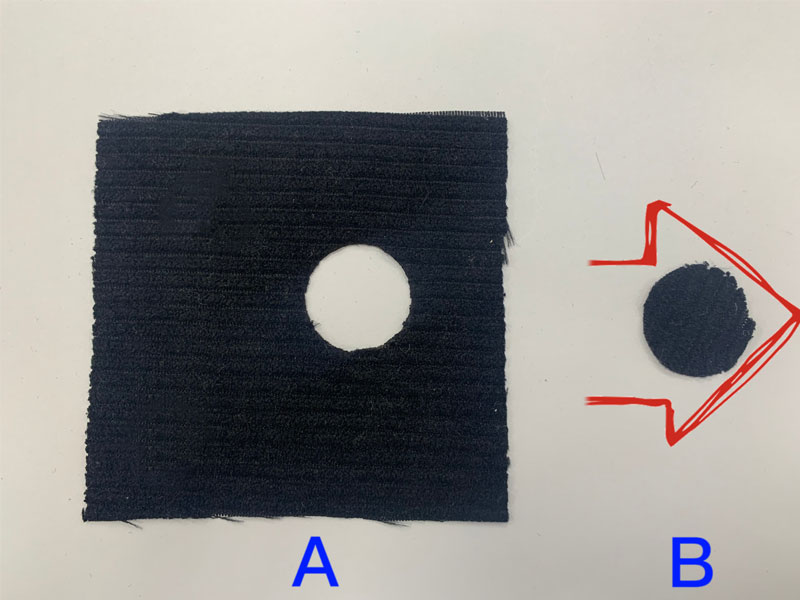

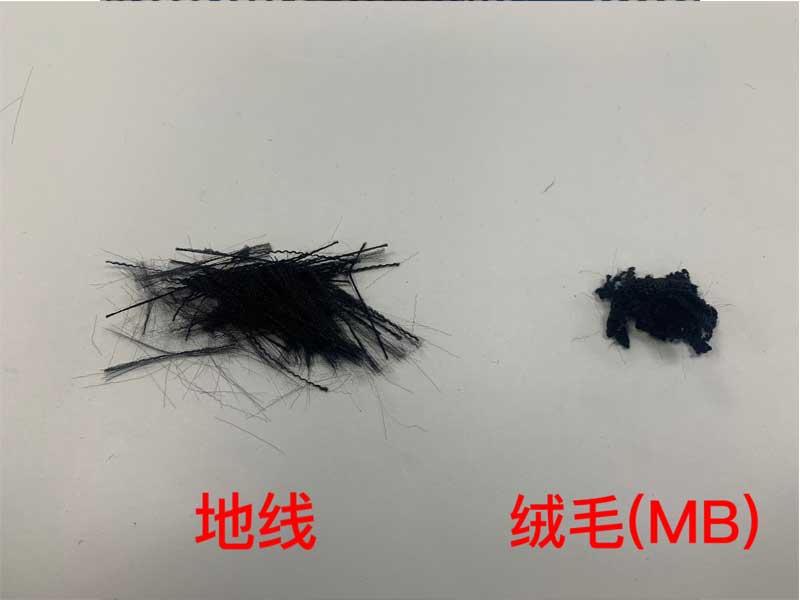

80mm×80mm的試驗片A和直徑15mm或22mm的圓形試驗片B各3枚。把試驗片B的絨和地線分開，稱出絨毛的質量（MB）。
　　將試驗片A以絨面朝下的狀態固定在通用型萬能磨耗試驗機上，用研磨紙摩擦指定回數（通常為500回）。

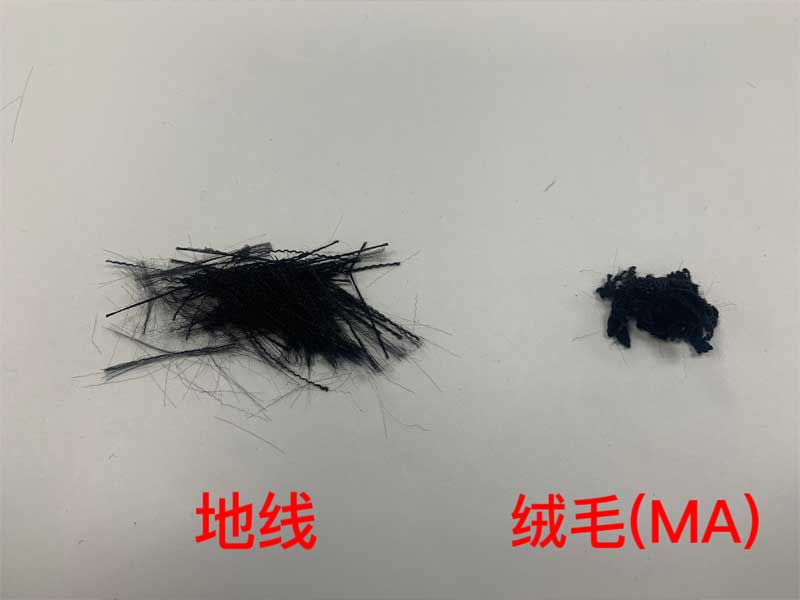

　　將試驗片A的磨損部分切成與試驗片B大小相同的圓形，將切下來的部分分成絨和地線，稱出絨毛的的殘留重量（MA）。
　　根據下面的公式計算出絨毛保持率（％）。
　　　　絨毛保持率（％）＝（MA/MB）×100％

磨耗強度

「目的」：
　　所謂磨耗強度，是指在生活活動中，布料在受到摩擦作用而磨損（表面磨損）時，為了評價布料的易破損程度而進行的試驗。也評價是否容易發生表面起毛等外觀變化。在日常生活中衣服、家居服、床品類及地毯會受到很多的摩擦作用。
　　面料一旦磨損，其形態、功能性的性能就會下降。結果就是強度下降。例如，毛衣的肘部、褲子的下擺、床單等，會因為磨損而變薄、受損。從日常穿著衣服時發生的磨損現象的結果來看，衣料品的磨耗強度是很重要的試驗項目。
「方法」：
　　根據「JIS L 1096機織物和針織物的面料試驗方法」實施。
　　磨耗強度試驗根據產品中使用部位、材料、目的不同，有從A法到F法的試驗方法。通用型適用于一般的機織物，馬丁代爾法一般適用于毛的編織物。
　　常用的方法有：

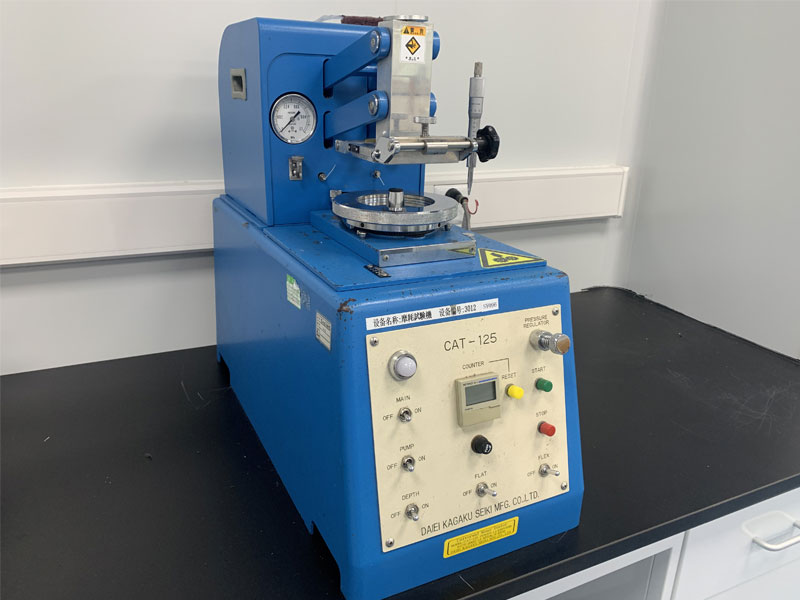

　　通用型萬能磨耗機A-1法：取直徑約120mm的試驗片6枚、放置在橡膠膜上。在加壓板上安裝砂紙，設置4.45N的荷重。開啟氣泵開關（空氣壓27.6KPa）。放下加壓板，開始試驗。摩擦試樣孔洞7-9mm時停止試驗，記錄回數。

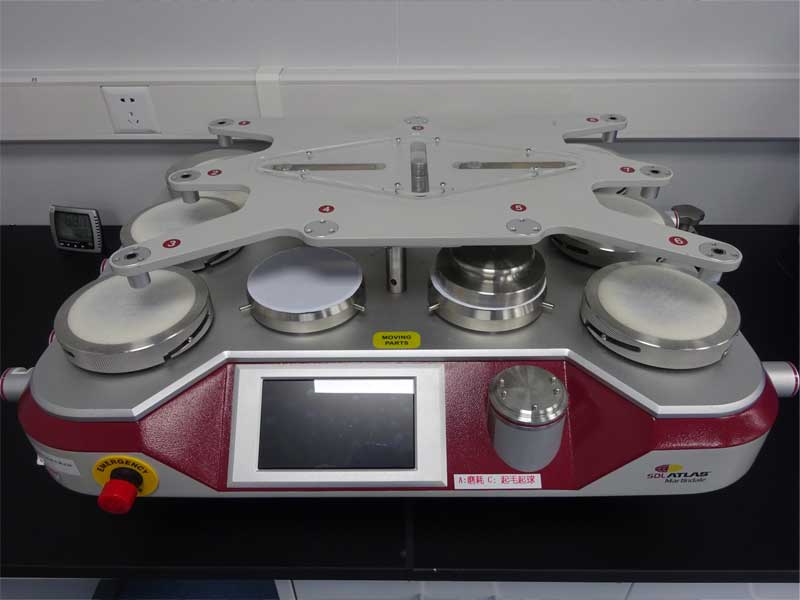

　　馬丁代爾法（E法）：取直徑38±3mm的試樣4枚。將試樣夾具安裝在耐磨儀上，并施加規定壓重。 當摩擦到有兩根以上紗線斷裂、試樣上有摩擦孔洞時、與JIS L 0804 變褪色用灰卡3級同等程度、試樣發生顯著外觀變化時停止試驗，記錄摩擦次數。

伸長率

「目的」：
　　是為了評價有彈性的針織物和機織物而進行的試驗。有彈性的織物是指使用氨綸等有彈性的線而有伸縮性的織物。
「方法」：
　　根據「JIS L 1096機織物和針織物的生地試驗方法」實施。

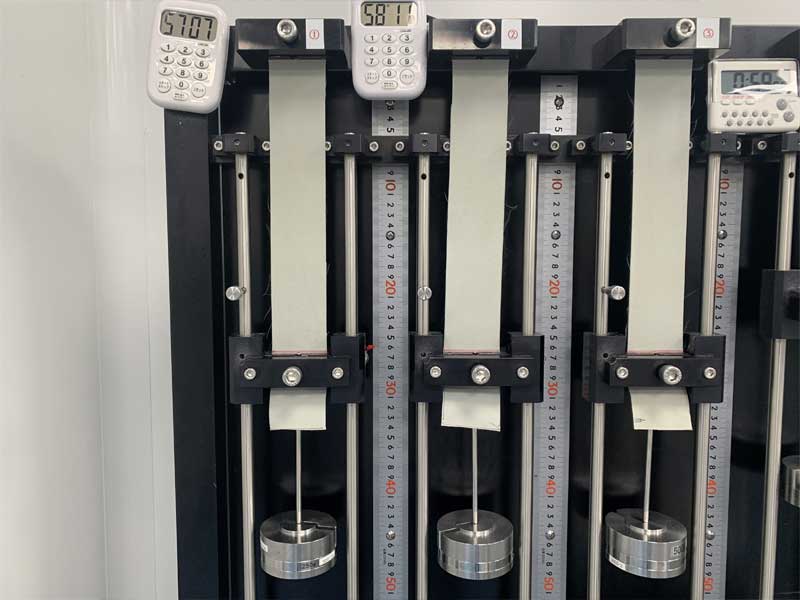

　　伸長率有從A法到D法的試驗方法。常用的方法B法（機織物的定荷重法）為取有彈性方向50mm×300mm的試驗片3枚，將其固定在試驗機上，有效長度為200mm（L。）施加14.7N的力1min。測量1min后的長度（L?），根據下面的公式計算伸長率。
　　　　伸長率（％）＝（L?- L。）/ L。×100％

伸長回復率

「目的」：
　　是為了評價有彈性的針織物和機織物的伸縮性而進行的試驗。有彈性的織物是指使用氨綸等有彈性的線而有伸縮性的織物。
「方法」：
　　根據「JIS L 1096機織物和針織物的生地試驗方法」實施。

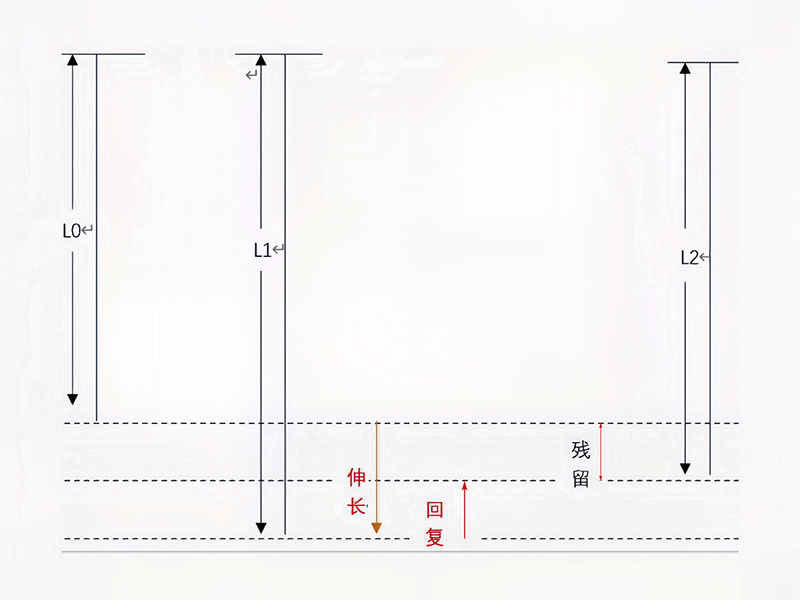

　　伸長回復率和殘留率有從A法到E法的試驗方法。常用的方法B-1法（定荷重法）為取有彈性方向50mm×300mm的試驗片3枚，將其固定在試驗機上，有效長度為200mm（L。）施加14.7N的力1H（L?）。測量除去荷重后30s和1h的長度（L?），根據下面的公式計算伸長回復率和殘留率。
　　　　伸長回復率（％）＝（L?- L?）/（L?- L。）×100％
　　　　殘留率（％）＝（L?- L。）/ L。×100％
